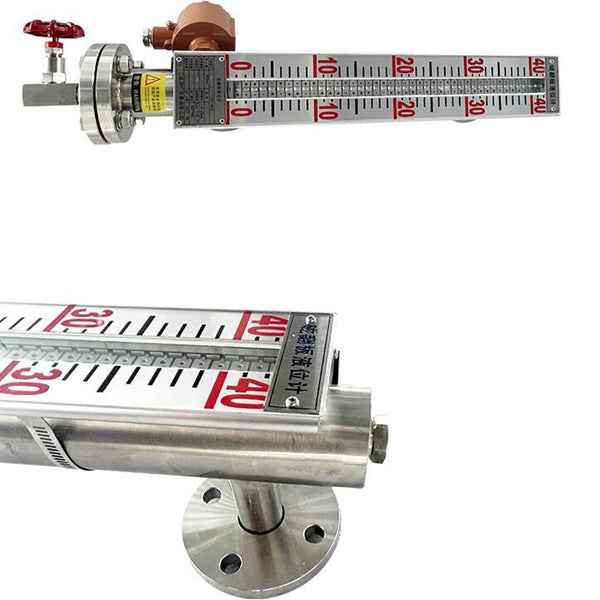

La jauge de niveau à volet magnétique (également connue sous le nom de jauge de niveau à flotteur magnétique) est développée selon le principe de flottabilité et de couplage magnétique. Lorsque le niveau de liquide dans le récipient mesuré monte et descend, le flotteur magnétique dans le tube de jauge de niveau de liquide monte et descend également, et l'acier magnétique permanent dans le flotteur est transféré à l'indicateur de colonne magnétique à bascule via un couplage magnétique, entraînant le rouge et colonnes rabattables blanches pour retourner à 180°. Lorsque le niveau de liquide augmente, la colonne inversée passe du blanc au rouge, et lorsque le niveau de liquide baisse, la colonne inversée passe du rouge au blanc. La jonction rouge et blanche de l'indicateur correspond à la hauteur réelle du niveau de liquide à l'intérieur du récipient, afin d'obtenir une indication claire du niveau de liquide.
Caractéristiques
1, une large gamme d'applications, diverses formes d'installation, adaptées à tout niveau moyen, mesure d'interface.
2, le milieu testé est complètement isolé de la structure indiquée, avec de bonnes performances d'étanchéité, une prévention des fuites, adapté à la mesure du niveau de liquide dans des conditions de haute pression, de haute température et de corrosion, avec une grande fiabilité.
3, définir l'indication de champ, la transmission et le changement à distance, le contrôle d'alarme sur un et peut être ajusté librement, indicateur bicolore entièrement fonctionnel avec une plage de mesure lumineuse, continue et intuitive, accrocheuse et large, la direction d'observation peut être modifiée arbitrairement.
4, bonne résistance aux vibrations, peut s'adapter à la situation de fluctuation du niveau de liquide, structure simple, installation pratique, faible coût de maintenance.
Précautions :
- Pour la jauge de niveau sur une certaine longueur (type ordinaire >3 mètres, type anticorrosif >2 mètres), il est nécessaire d'augmenter la bride de renfort médiane ou l'oreille grimpante comme support fixe, pour augmenter la résistance et vaincre son poids.
- La position d'installation de la jauge de niveau de liquide à plaque magnétique doit être évitée ou éloignée de l'importation et de l'exportation du support matériel pour éviter des changements rapides dans la zone locale du fluide matériel, affectant la précision de la mesure du niveau de liquide.
- Lorsqu'il est équipé d'un instrument de transmission à distance, les opérations suivantes doivent être effectuées.
- L'instrument de transmission à distance doit être proche du tube avant de la jauge de niveau de liquide et fixé avec un arceau en acier inoxydable (le fer est interdit).
- La surface d'induction de l'instrument de transmission à distance doit faire face et être proche du tuyau principal ;
- Lors du débogage, il convient d'ouvrir la vanne du tube de guidage supérieur, puis d'ouvrir lentement la vanne inférieure, de laisser le fluide entrer en douceur dans le tuyau principal (il convient d'éviter que le flotteur ne se précipite lors du fonctionnement du fluide, les fluctuations de la colonne de jeu du flotteur provoquées affectent la précision de l'affichage) , observez si la boule rouge et blanche magnétique est normale, puis fermez la vanne du tube, ouvrez la vanne de vidange, laissez le niveau de liquide du tube LED baisser, cette méthode trois fois, elle est normale et peut être mise en service (sauf corrosif et autres liquides spéciaux).
7 doit être conforme à la situation du milieu, ne nettoyez pas régulièrement le tube principal de la jauge de niveau à plaque magnétique pour éliminer les impuretés.
