La jauge de niveau de liquide est conçue pour visualiser les niveaux de liquide à l'aide d'un tube borosilicate transparent ou rouge pour observer les niveaux de liquide. Toutes les vannes utilisent une configuration de presse-étoupe pour sceller le tube de verre et disposent d'un clapet anti-retour à bille pour éviter la perte du contenu du récipient en cas de défaillance du verre. La pression et les températures de fonctionnement sont soumises aux limitations de la composition du verre de jauge tubulaire et de la rondelle.
La jauge de niveau à tube de verre est une sorte d'instrument de mesure du niveau de liquide à lecture directe, qui convient à la détection ponctuelle de la position du liquide dans l'équipement général de stockage de liquides dans le processus de production industrielle. Il est de structure simple et de mesure précise. Il s'agit d'un outil traditionnel de mesure du niveau de liquide. Généralement utilisé pour la détection directe.
Matériau du corps : 304SS, 316SS, acier au carbone, bronze, etc.
Étanchéité : caoutchouc, etc.
Tube en verre : verre borosilicaté, transparent ou rouge.
Tube de protection : Inox ou bronze

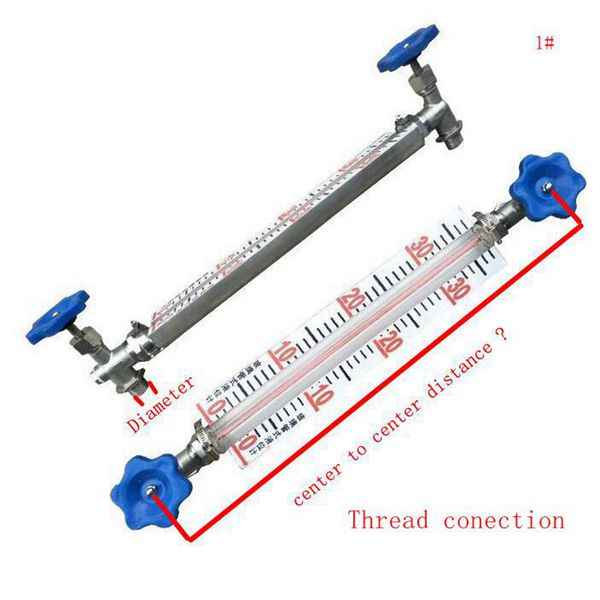

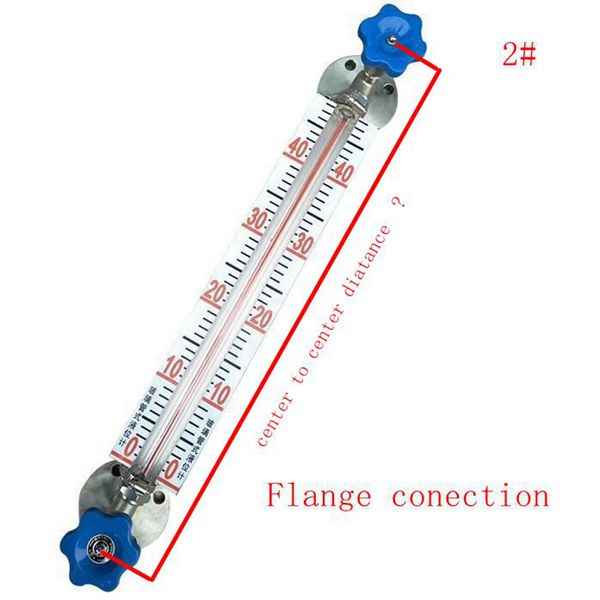

Connexion : connexion filetée ou connexion à bride, 1/2" ou 3/4" mâle NPT.
Ces corps de vanne sont évalués pour 500 PSIG à 450F. Les limites de pression réelles dépendent de l'épaisseur de la paroi du tube de verre, tandis que la température de travail correspond aux autres facteurs d'influence de la pression. Ces ensembles sont utilisables avec des huiles et des liquides pétrochimiques. L'utilisation avec de l'eau ou de la vapeur n'est pas recommandée en raison du risque de rouille ou de corrosion des vannes en acier.
Les valeurs de pression suivantes concernent l’utilisation de verre de manomètre haute pression standard de l’industrie. Les valeurs des services vapeur sont uniquement à titre de référence. Pour un service de vapeur réel, choisissez des vannes en acier inoxydable.
Informations nécessaires fournies avant de passer la commande :

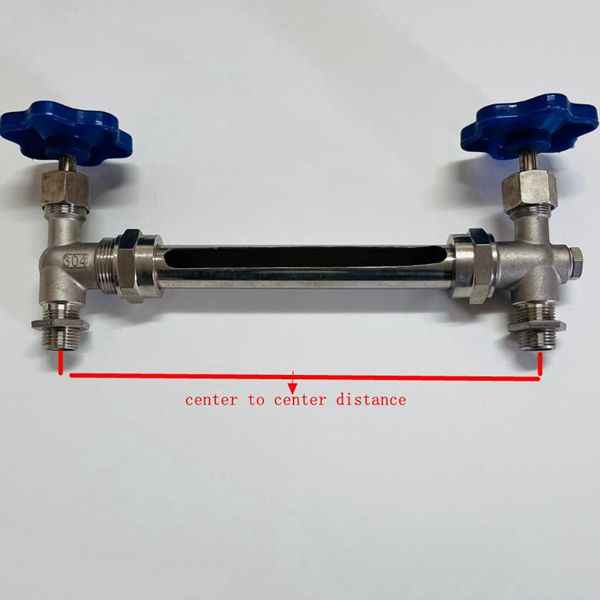

1, distance centre à centre.
2, diamètre du filetage.
3, matériau du corps.
4, diamètre du tube de verre
Informations Complémentaires
1, milieu dans le réservoir.
2, température de travail et pression de travail
