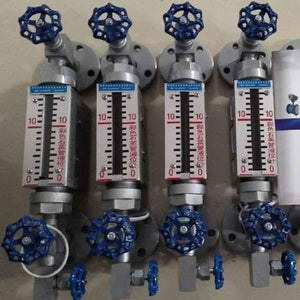

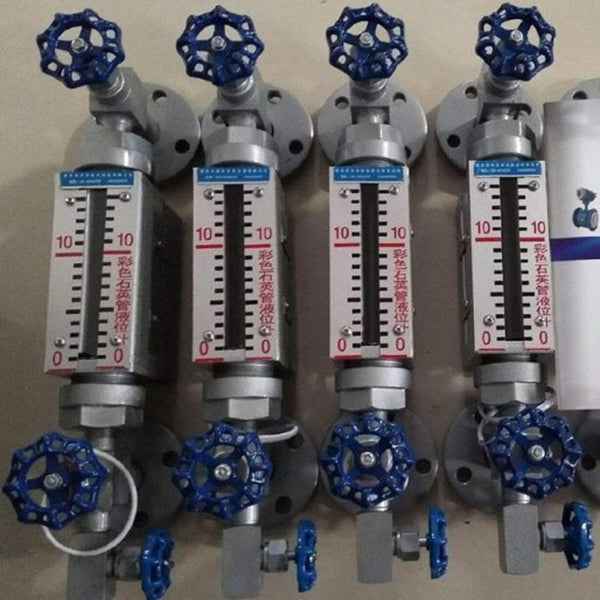

El indicador de nivel de tubo de vidrio de cuarzo anticorrosivo es el producto actualizado del indicador de nivel de placa de vidrio ordinario. Es ampliamente utilizado en petróleo, industria química, energía eléctrica, metalurgia y otras industrias, todo tipo de recipientes y calderas de líquidos transparentes, como agua, gasolina, gas licuado, amoníaco líquido, propileno, propano, propileno, aromáticos, ácidos y otros. Medición de nivel de petróleo y materias primas químicas. El lado del medidor de nivel de tubo de vidrio de cuarzo instalado en una variedad de contenedores y calderas, observa directamente el cambio en el nivel de líquido, el líquido aparece verde, el vapor aparece rojo, al mismo tiempo para dos mediciones de interfaz de densidad media diferentes, puede elegir un tubo de cuarzo de interfaz de tres colores indicador de nivel. El indicador de nivel de tubo de cuarzo con interfaz de tres colores está diseñado utilizando el principio de flotabilidad y diferencia de gravedad, el pequeño flotador en el tubo de cuarzo suspendido en el límite entre los dos medios, debido a que el flotador es negro, la parte superior e inferior del líquido El color es diferente, por lo que la pantalla es llamativa. Se ha resuelto el problema de la interfaz indistinguible entre dos tipos de medios mixtos en la producción petroquímica. Es el indicador de nivel de lectura directa más ideal en el país y en el extranjero.
1. Presión de trabajo: 1.6,2.5,4,0,6.4,10.0Mpa
2. Temperatura de funcionamiento: -50 ~ +520 ℃
3. Rango de medición (L): (El rango de medición se realiza según la distancia entre el centro de la instalación.) 300, 500, 800, 1100, 1400, 1700, 2000 mm. Medidor de nivel de agua de caldera, 300, 350, 440. Especifique el tamaño para especificaciones especiales.
4. Camisa de vapor con trazado calefactor: presión de trabajo: 1,0 Mpa, tamaño de tubería: rosca interna G1/4"
5. Tamaño de instalación y conexión:
Tipo A: conexión de brida, plano JB82-59,1.6,2.5Mpa, 4.0 ~ 10.0Mpa convexo DN20, o HGJ-51-91 convexo DN20, presión según el nivel correspondiente. La brida del contenedor del usuario se fabricará según la brida estándar correspondiente.
Tipo G: Conexión de rosca: Rosca exterior de tubo G3/4".
6. Presión de sellado automático de bolas: > 0,2 Mpa
7. Peso: 15 ~ 30Kg
